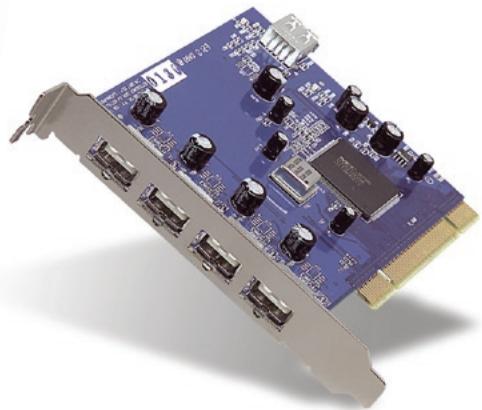

CARTE PCI USB 2.0 5 PORTS #F5U220VEA1 - Carte d'extension USB BELKIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CARTE PCI USB 2.0 5 PORTS #F5U220VEA1 BELKIN au format PDF.
| Type de produit | Carte PCI USB 2.0 avec 5 ports |
| Caractéristiques techniques principales | Norme USB 2.0, 5 ports USB, vitesse de transfert jusqu'à 480 Mbps |
| Alimentation électrique | Alimentation par le port PCI, aucune alimentation externe requise |
| Dimensions approximatives | Longueur : 12 cm, Largeur : 10 cm, Hauteur : 2 cm |
| Poids | Environ 200 g |
| Compatibilités | Compatible avec Windows 98SE/ME/2000/XP et Mac OS 8.6 ou supérieur |
| Fonctions principales | Ajoute 5 ports USB 2.0 à un ordinateur, supporte les périphériques USB tels que claviers, souris, imprimantes, etc. |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces non disponibles pour le grand public |
| Sécurité | Respecter les normes de sécurité électrique, éviter les courts-circuits |
| Informations générales utiles | Vérifier la compatibilité avec votre système avant l'achat, installation simple via le slot PCI |
FOIRE AUX QUESTIONS - CARTE PCI USB 2.0 5 PORTS #F5U220VEA1 BELKIN
Questions des utilisateurs sur CARTE PCI USB 2.0 5 PORTS #F5U220VEA1 BELKIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte d'extension USB au format PDF gratuitement ! Retrouvez votre notice CARTE PCI USB 2.0 5 PORTS #F5U220VEA1 - BELKIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CARTE PCI USB 2.0 5 PORTS #F5U220VEA1 de la marque BELKIN.
MODE D'EMPLOI CARTE PCI USB 2.0 5 PORTS #F5U220VEA1 BELKIN
130 rue de Silly
92100 Boulogne-Billancourt, France
+33 (0) 1 41 03 14 40
+33 (0) 141 31 01 72 fax
Belkin Iberia
Avda. Cerro del Aguila 3
28700 San Sebastián de los Reyes, Spain
+34916258000
+34 9 02 02 00 34 fax
Connectez jusqu'à 5
peripheriques USB 2.0 à haut débit ou USB 1.1
Introduction 1
Présentation 2
Charakteristiques 2
Spécifications 2
Contenu de l'emballage 2
Configuration requise. 2
Systèmes d'exploitation compatibles 3
Installation du matériel. 4
Installation des pilotes 5
Procedure d'installation sous Windows 98SE. 5
Vérification de l'installation (Windows 98/98 SE)................................6
Procedure d'installation sous Windows 2000 7
Vérification de l'installation (Windows 2000) 8
Procedure d'installation sous Windows Me 9
Vérification de l'installation (Windows Me) 10
Procedure d'installation sous Windows XP 11
Verification de l'installation (Windows XP) 12
Information 13
Merci d'avoir fait l'achat de la Carte PCI USB 2.0 à haut débit Belkin (référence : F5U220).
Vous pouvez maintainantmettrevoire ordinateurau niveau de la technologie USBla plus récente.Vous pourrezainsipfterdesnombresproduitsUSB 2.0à hautdébit bientôt disponibles!Les produitsUSB2.0,tels quedisques durs,scanners,imprimantes,caméras video et autres,fonctionnerontaundébitplusrapideque jamais.VosperiphériquesUSB actuelscontinueront àfonctionner comme par le passé et,parfoids,meme mieux.Suivez la procédured'installation simple fournie dans le present manuel pour pouvoirutiliservoitrécarte,puis laissez-vousgriser parle débitetla facilité d'emploide l'USB.
\section*{Charakteristiques}
- Trois adaptateurs d'hote USB intégrés dans une seule carte PCI, un contrôleur d'hote EHCI USB 2.0 fournissant 480 Mbps de bande passante USB et deux contrôleurs d'hote OHCI USB 1.1 fournissant chacun 12 Mbps de bande passante USB.
Cinq ports USB à haut débit en voie descendante - Autorise la connexion simultanée de périhériques à faible débit, plein et haut débit.
- Déetecte automatiquement les nouveaux péripériques connectés et leur débit.
- Compatibilité descendante avec l'USB 1.1
- Entierement conforme aux specifications de l'USB.
- Plug-and-Play
- Garantie à vie
Specifications
- Conforme à la norme OHCI (contrôleur d'hôte USB 1.1)
- Conforme à la norme EHCI (contrôleur d'hôte USB 2.0)
- Conforme à la norme PCI, révision 2.1
- Intensité: 500 mA par port
- Conforme à la version USB 2.0
- Compatible Windows 98SE, Me, 2000 et XP
Contenu de l'emballage
- Carte PCI à 5 ports USB 2.0 de Belkin
- Manuel d'utilisation
- CD-ROM d'installation
Configuration requise
- PC compatible avec emplacement PCI libre
- Compatible Windows 98SE, Me, 2000 et XP
| Système d'exploitation | Prise en charge de l'USB 1.x | Prise en charge de l'USB 2.0 |
| Windows 98 SE | Oui | Oui |
| Windows 2000 | Oui | Oui |
| Windows Me | Oui | Oui |
| Windows XP | Oui | Fourni avec le système d'exploitation |
FR
(1) ÉTEIGNEZ L'ORDINATEUR ET DÉBRANCHÉZ LE CORDON D'ALIMENTATION.
(2) Retireez les vis de fixation du capot de l'ordinateur, puis retirez le capot.
(3) Touchez un élément métallique du chassin afin de créé une mise à la terre. Cette manipulation permet de vous décharger de toute électricité statique qui risquerait d'endommager le produit ou votre ordinateur.
(4) Recherche une extension PCI libre.
(5) Retirez l'obturateur du port à l'arrière du PC correspondant à l'emplacement PCI sélectionné. Si l'obturateur est fixé au moyen d'une vis, retirez celle-ci et conservez-la soigneusement. Vous aurez besoin de cette vis pourmettre en place la carte PCI.
(6) Insérez la carte PCI dans son emplacement. Appuyez suffisamment afin qu'elle soit bien en place.
Fixez maintenant la carte à l'aide de la vis que vous aviez mise de côte à l' étape 5.
(8) Replacez le capot de I'ordinateur
(9) Rebranche le cable d'alimentation de votre ordinateur et inséréz le CD d'installation des pilotes USB 2.0 Belkin dans votre lecteur de CD-ROM.
(10) Allumez votre ordinateur et lancez Windows.
Procedure d'installation sous Windows 98SE
Cette procédure vous guidera lors de l'installation de deux contrôleurs d'hôtes USB 1.1 et d'un contrôleur d'hôte USB 2.0 évolué.
(1) Windows reconnait « NEC USB Open Host Controller ». La boîte de dialogue d'ajout de nouveau matériel apparaît. Cliquez sur « Next [Suivant] »
(2) Sélectionnez l'option « Search for the best driver for your device [Recherche le meilleur pilote pour votre périphérique]», puis cliquez sur « Next [Suisant]».
(3) Désélectionnez toutes les cases, puis cliquez sur « Next [Suivant] »
(4) Windows trouvele pilote correspondant à «NECUSBOpen Host Controller ».Cliqueur«Next [Suivant]»
(5) Il se peut qu'un message de Windows vous demande le CD d'installation de Windows. Si tel est le cas, insérez-le dans le lecteur de CD-ROM et suivez les indications.
(6) Une fois les pilotes requis installés, l'installation du premier contrôleur d'hote USB 1,1 est terminée. Cliquez sur « Finish [Terminer] »
(7) L'assistant d'ajout de nouveau matériel repête le processus d'installation pour le deuxième contrôleur d'hote USB 1.1.
(8) Une fois les deux contrôleurs d'hôtes USB 1.1 installés, Windows détecte « PCI Universal Serial Bus ». Il s'agit du contrôleur d'hôte USB 2.0 EHCI.
(9) La boîte de dialogue d'ajout de nouveau matériel s'ouvre. Cliquez sur « Next [Suivant] »
(10) Sélectionnez l'option « Search for the best driver for your device [Recherche le meilleur pilote pour votre périphérique]», puis cliquez sur « Next [Suisant]».
(11) Cochez la case correspondant au lecteur de CD-ROM. Cliquez sur « Next [Suivant] »
(12) Windows recherche le pilote « Belkin USB 2.0 Hi-Speed Host Controller ». Cliquez sur « Next [Suant] »
(13) Windows installe maintainant le pilote du contrôle d'hôte évolué. Cliquez sur « Finish [Terminer] »
(14) Àpres l'installation des contrôleurs d'hôtes USB, Windows détecte « USB Root Hub » et installe automatiquement le pilote de prise en charge requis. Cette étape sera répétée pour chacun des deux contrôleurs d'hôte OHCI USB.
L'installation est terminée.
Verification de l'installation (Windows 98/98 SE)
Ouvre le Gestionnaire de péripériques de Windows afin de vous assurer que votre carte PCI a été correctement installée.
(1) Cliquez avec le bouton droit de la souris sur le Poste de travail et seLECTIONnez Propriétés.
(2) Sélectionnez l'onglet Gestionnaire de péripériques.
(3) Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controllers ».
La liste du Gestionnaire de périhériques comprendmentant deux entrées « NEC USB Open Host Controller», une entrée « Belkin USB 2.0 Hi-Speed Host Controller » et deux entrées supplémentaires « USB Root Hub »
Procedure d'installation sous Windows 2000
Cette procédure vous guidera lors de l'installation de deux contrôleurs d'hôtes USB 1.1 et d'un contrôleur d'hôte USB 2.0 évolué.
(1) Windows détecte « NEC PCI to USB Open Host Controller ». Le pilote requis est automatiquement installé. Vous n'avez aucune manipulation à effectuer. Cette opération est effectue une fois de plus.
(2) Windows détecte « Universal Serial Bus (USB) Controller ». Il s'agit du contrôleur d'hôte EHCI USB 2.0.
La fenêtre d'ajout de nouveau matériel s'ouvre. Sélectionnez l'options « Search for a suitable driver for my device [Rechercher un pilote approprié pour mon périphérique] » (recommandé), puis cliquez sur « Next [Suivant] »
(3) Cochez la case correspondant au lecteur de CD-ROM. Cliquez sur « Next [Suvivant] »
(4) Windows recherche « Belkin USB 2.0 Hi-Speed Host Controller ». Cliquez sur « Next [Suantant] »
(5) Windows installe maintainant le pilote du contrôleur hôte évolué. Cliquez sur « Finish [Terminer] »
L'installation est terminée.
Vérification de l'installation (Windows 2000)
Une fois l'installation terminée, ouvre le Gestionnaire de périhériques de Windows afin de vous assurer que votre carte PCI a été correctement installée.
(1) Cliquez avec le bouton droit de la souris sur Poste de travail.
(2) Sélectionnez Propriétés.
(3) Sélectionnez l'onglet Matériel, puis cliquez sur le bouton Gestionnaire de péripériques.
(4) Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controllers ».
La liste du Gestionnaire de périhériques comprendmentant deux entrées « NEC USB Open Host Controller», une entrée « Belkin USB 2.0 Hi-Speed Host Controller » et deux entrées supplémentaires « USB Root Hub »
Procedure d'installation sous Windows Me
Cette procédure vous guidera lors de l'installation de deux contrôleurs d'hôtes USB 1.1 et d'un contrôleur d'hôte USB 2.0 évolué.
(1) Windows détecte « NEC USB Open Host Controller (E13+) ». Le pilote requis est automatiquement installé. Vous n'avez aucune manipulation à effectuer.
(2) Windows Me détecte « PCI Universal Serial Bus ». Il s'agit du contrôleur EHCI USB 2.0. La fenêtre d'ajout de nouveau matériel s'ouvre.
(3) Sélectionnez « Automatic search for a better driver [Recherche automatique d'un meilleur pilote] » (recommende). Cliquez sur « Next [Suvient] ».
(4) Cochez la case correspondant au lecteur de CD-ROM. Cliquez sur « Next [Suivant] »
(5) Windows recherche le pilote « Belkin USB 2.0 Hi-Speed Host Controller ». Cliquez sur « Next [Suantiv] »
(6) Windows installe maintainant le pilote du contrôleur hôte évolué USB 2.0. Cliqueur sur « Finish [Terminer] »
(7) Windows détecte « NEC USB Open Host Controller (E13+) ». Le pilote requis est automatiquement installé. Vous n'avez aucune manipulation à effectuer.
(8) Àprous l'installation des contrôleurs d'hôtes USB, Windows détecte « USB Root Hub » et installe automatiquement le pilote de prise en charge requis. Cette opération est effectué une fois de plus.
L'installation est terminée.
Verification of l'installation (Windows Me)
Une fois l'installation terminée, ouvre le Gestionnaire de périphériques de Windows afin de vous assurer que la carte PCI à 5 ports USB 2.0 a été correctement installée.
(1) Cliquez avec le bouton droit de la souris sur le Poste de travail et seLECTIONnez Propriétés.
(2) Sélectionnez l'onglet Gestionnaire de péripériques.
(3) Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controllers ».
La liste du Gestionnaire de périhériques comprendmentant deux entrées « NEC USB Open Host Controller (E13+)», une entrée « Belkin USB 2.0 Hi-Speed Host Controller » et deux entrées supplémentaires « USB Root Hub »
Procedure d'installation sous Windows XP
(1) Windows détecte « NEC PCI to USB Open Host Controller ». Le pilote requis est automatiquement installé. Vous n'avez aucune manipulation à effectuer. Cette opération est effectuee une fois de plus.
REMARQUE: La prise en charge du pilote USB 2.0 n'est pas fournie dans la version d'origine de Windows XP. Ces pilotes seront inclus dans Windows XP Service Pack 1. Dès le début janvier 2002, les pilotes USB 2.0 pour Windows XP seront disponible auprès de Microsoft via la Mise à jour de Windows. Vous doivent disposier d'une connexion à Internet pour pouvoir acceder aux mises à jour de Windows.
(2) Windows détecte « PCI Universal Serial Bus ». Si vous disposez d'une connexion à Internet, l'assistant d'ajout de nouveau matériel accède aux mises à jour de Windows. Il télécharge et installe automatiquement le pilote de contrôleur d'hôte USB 2.0 évolué.
(3) Windows détecte « USB Root Hub ». Le pilote requis est automatiquement installé. Cette opération est réalisée deux fois.
L'installation est terminée.
Vérification de l'installation (Windows XP)
Une fois l'installation terminée, ouvre le Gestionnaire de péripériques de Windows
afin de vous assurer que la carte PCI à 5 ports USB 2.0 a été correctement installée.
(1) Cliquez avec le bouton croit de la souris sur Poste de travail.
(2) Sélectionnez Propriétés.
(3) Sélectionnez l'onglet Matériel, puis cliquez sur le bouton Gestionnaire de péripériques.
(4) Cliquez sur le signe plus (+) à côté de « Universal Serial Bus controllers ».
La liste du Gestionnaire de périhériques comprendmentant deux entretes « NEC USB Open Host
Controller», une entree « “NEC PCI to USB Enhanced Host Controller B1 » et deux entrees « USB Root Hub » supplémentaires.
Déclaration FCC
DECLARATION DE CONFORMITE A LA RÉGEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Nos, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit :
F5U220 auquel se refère la presente déclaration :
est conforme aux normes énoncées à l'alinée 15 de la réglementation FCC. Le on fonctionnement est assujietti aux deux conditions suivantes : (1) cet apparéil ne peut pas provoquer d'interférence nuisible et (2) cet apparéil doit accepter toute interférence reçue, y compris des interférences pouvant entrainer un fonctionnement non désiré.
Déclaration de conformité CE
Nous, Belkin Components, déclarons sous notre seule responsabilité que le produit F5U220, auquel se rapporte la presente déclaration, a été élaboré dans le respect des normes d'émissions EN 55022:1998 Classe B, EN50081-1, ainsi que des normes d'immunité EN50082-1 1992 en vigueur.
Garantie limite à vie du produit de Belkin Corporation
Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa durée de vie. Si l'appareil s'avéré defectieux, Belkin le répandre ou le replacérerait automatiquement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.
La presente garantie est caduque si le produit a ete endommag par accident, abus, usage imprope ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de série belkin a ete supprimé ou rendu illisible.
LA GARANTIÉ ET LES VOIES DE RECOURS SUSCENTIONNES FONT FOI EXCLUSIVEEMENT ET REEMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPlicitÉS OU IMPLICITES. BELKIN REJETTE EXPRESSÉTOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFERÉNTES À LA QUALITE LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.
Aucun depositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la progrorer.
BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DÉCÔULANT D'UNE RUPTURE DE GARANTIE, OU EN VERTU DE TODA AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAISSans RSTRICTION LES PERTES DE BÉNÉFIES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉES.
Belkin Corporation
501 West Walnut Street
Compton, CA 90220-5221, Etats-Unis
+1 310 898 1100
+1 310 898 1111 Fax
Belkin Ltd.
NN10 6GL, Royaume-Uni
+44 (0) 1933 35 2000
+44 (0) 1933 31 2000 Fax
Belkin B.V.
Boeing Avenue 333
1119 PH Schiphol-Rijk, Pays-Bas
+31 (0) 206547300
+31 (0) 20 654 7349 Fax
Belkin GmbH
Hanebergstrasse 2
80637 Munich, Allemagne
+49 (0) 89 1434050
+49 (0) 89 143405 100 Fax
Belkin SAS
130 rue de Silly
92100 Boulogne-Billancourt, France
+33 (0) 141 03 14 40
+33 (0) 141 31 01 72 Fax
Belkin Iberia
Avda Cerro del Aguila 3
28700 San Sebastián de los Reyes, Espagne
+34916258000
+34 9 02 02 00 34 Fax
Pour en savoir plus ou pour obtenir une assistance technique, visitez www.belkin.com.
Élimination des déchets par les utilisateurs dans les menages privés au sein de l'Union Européenne : Pour en savoir plus, allez à www.belkin.com/environmental.
© 2006 Belkin Corporation. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabrics respectifs. Mac et Mac OS sont des marques de commerce de Apple Computer, Inc., enregistrées aux États-Unis et dans d'autres pays.
